TD100系列变频器在复卷分切机上的应用

引言：

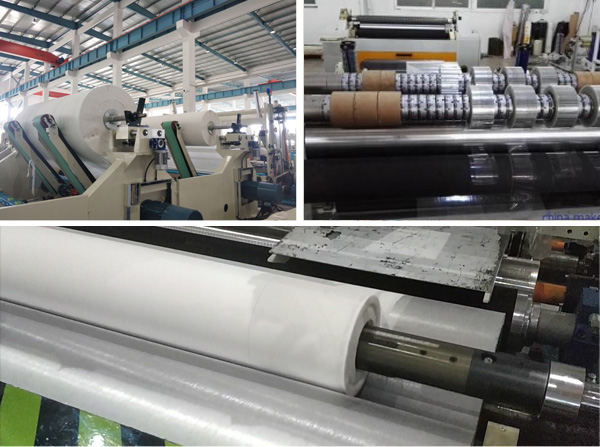

复卷分切机是把成卷的原纸通过复卷和分切，把单层的各种不同宽度的原纸按照实际需要复合成多层的并同时分切成各种宽度的纸巾半成品，给下一道工序使用的原料的设备，复卷分切机结构分为前收卷、上压光下压光(根据客户的要求有的机型有上下压花辊)、后架1、后架2、后架3、后架4。。。。。。根据用户要求可加减后架数量。它的工作流程是后架导纸辊拉平原纸到压光或压花复合成多层原纸——分切——收卷到一定要求的直径后停机下纸——到下一个流程。

复卷分切机的工艺要求：

复卷分切机工艺流程分为：放卷——压光(压花)——分切——收卷四到五个部分。

在收卷部分分前收卷辊和后收卷辊分别用独立电机驱动通过原纸和前、后收卷辊摩擦来卷取原纸，放卷后架也是通过皮带摩擦放卷，这种收放卷的特点是不需要进行复杂的卷径计算，只要保证收卷和放卷的线速度在高速和低速线速度比相同就可以保证纸张的张力相同，这需要各电机之间的速度跟随性很高，否则会造成断纸使得生产不能继续进行，重新穿纸将浪费大量的人力和时间，也会浪费原材料增加生产成本。

要求在各种停机模式下都不会断纸，如减速停车、急停、断电等等。

方案说明：

后收卷变频器为主机，运行频率由PLC模拟量模块给定，运行信号由PLC开关量给定。

复卷驱动变频器为主机，原纸驱动变频器为从机，运行信号由PLC开关量给定，其中原纸驱动变频器为位置控制，位置信号由复卷驱动变频器分频输出控制。各从机的电子齿轮比由触摸屏给定，在触摸屏上调整各部分速比。
